交换机1个端口跑2个网段？？？

xy-coordinate

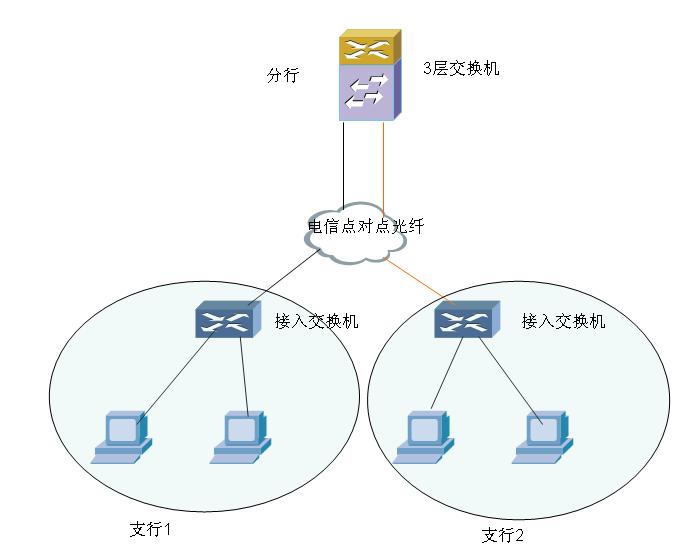

目前：
分行这边是3层交换机（监控）
划分成vlan，每个vlan一个支行。

支行是RJ45水晶头，通过“接入交换机”与监控PC主机相连。

中间是电信开的10M点对点光纤（目前只跑监控）

现在想：
支行增加1个网络设备（路由器或交换机），将监控线路，调成既跑业务也跑监控，与原来的跑业务的SDH线路互为备份

分行3层交换机（监控）连接到分行业务核心交换机

疑惑：
分行的3层交换机（监控）上的端口好像不能设置子接口，是么？？？
1台cisco catalyst3550 运行
1台hauwei quaidway 3900EI 冷备

[ 本帖最后由 xy-coordinate 于 2009-7-2 11:12 编辑 ]

whitecat_fah

你可以在一个端口上设置两个vlan然后配置second地址试试

ssffzz1

交换机不能起子接口，是通过VLAN来实现的。你可以起TRUNK跑多个VLAN.

xy-coordinate

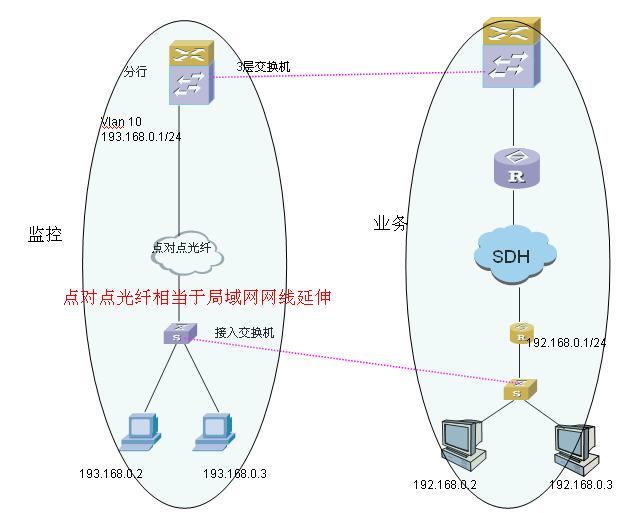

如图

将监控与业务连通

ssffzz1

就是起TRUNK透传业务的VLAN即可。

xy-coordinate

为什么？？？

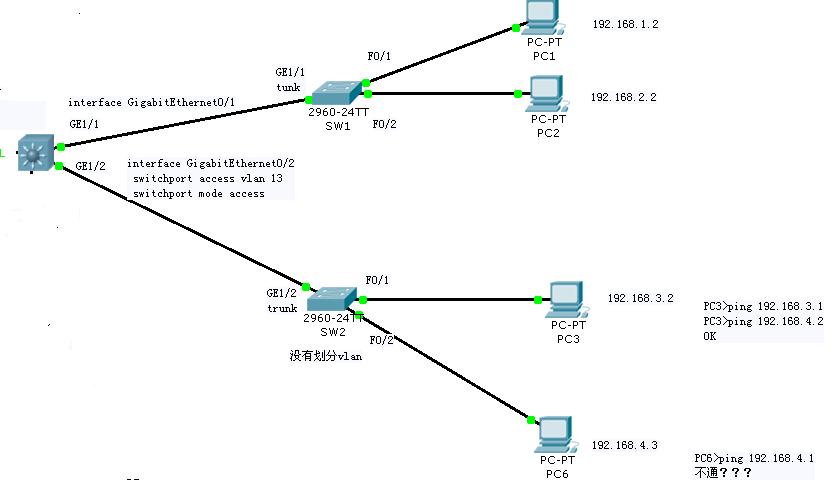

交换机设置问题


SW1上划分vlan
GE1/1 trunk
F0/1 vlan11
F0/2 vlan12

PC1 ping 192.168.4.2 OK
PC2 ping 192.168.4.2 OK


SW2上没有划分vlan
GE2/1 trunk

PC3 ping 192.168.4.2 OK

PC6 ping 192.168.4.2 不通？？？

why？？？

[ 本帖最后由 xy-coordinate 于 2009-7-2 15:02 编辑 ]

ssffzz1

没看明白你要干吗。

ssffzz1

知道要掉过来看。但是我不明白为什么你要搞清楚不划VLAN就不通的问题。

xy-coordinate

因为支行的接入式交换机都没有划分vlan

想把监控线路和业务线路，同时直接接到1台交换机上（2台合并到1台）

必须要划分vlan？？？

不划分行不？？？

ssffzz1

不划分的话也能够做通。但是此时的视频和数据就混合了。有安全问题的。
